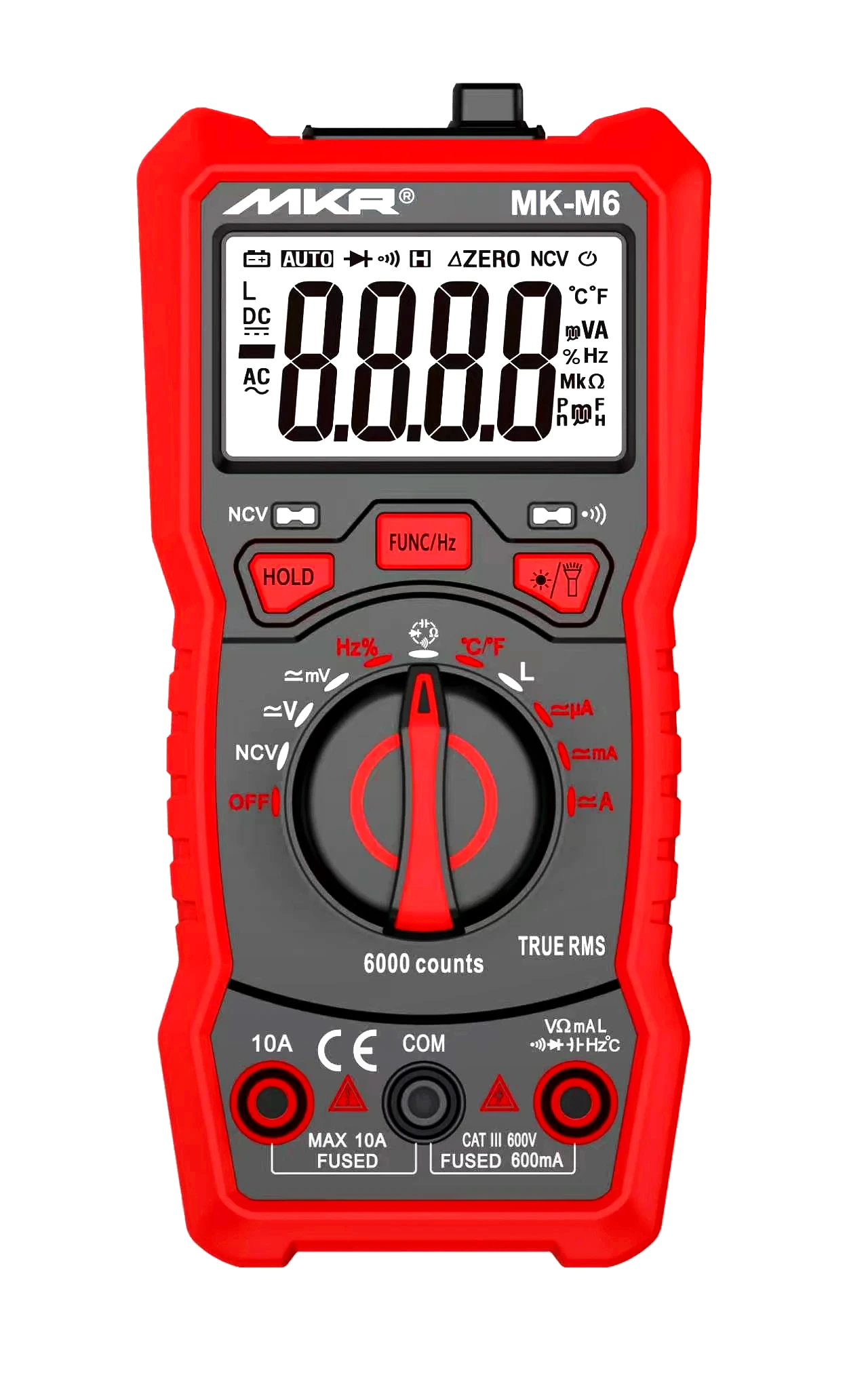

Интерактивная инструкция · MKR MK-M6

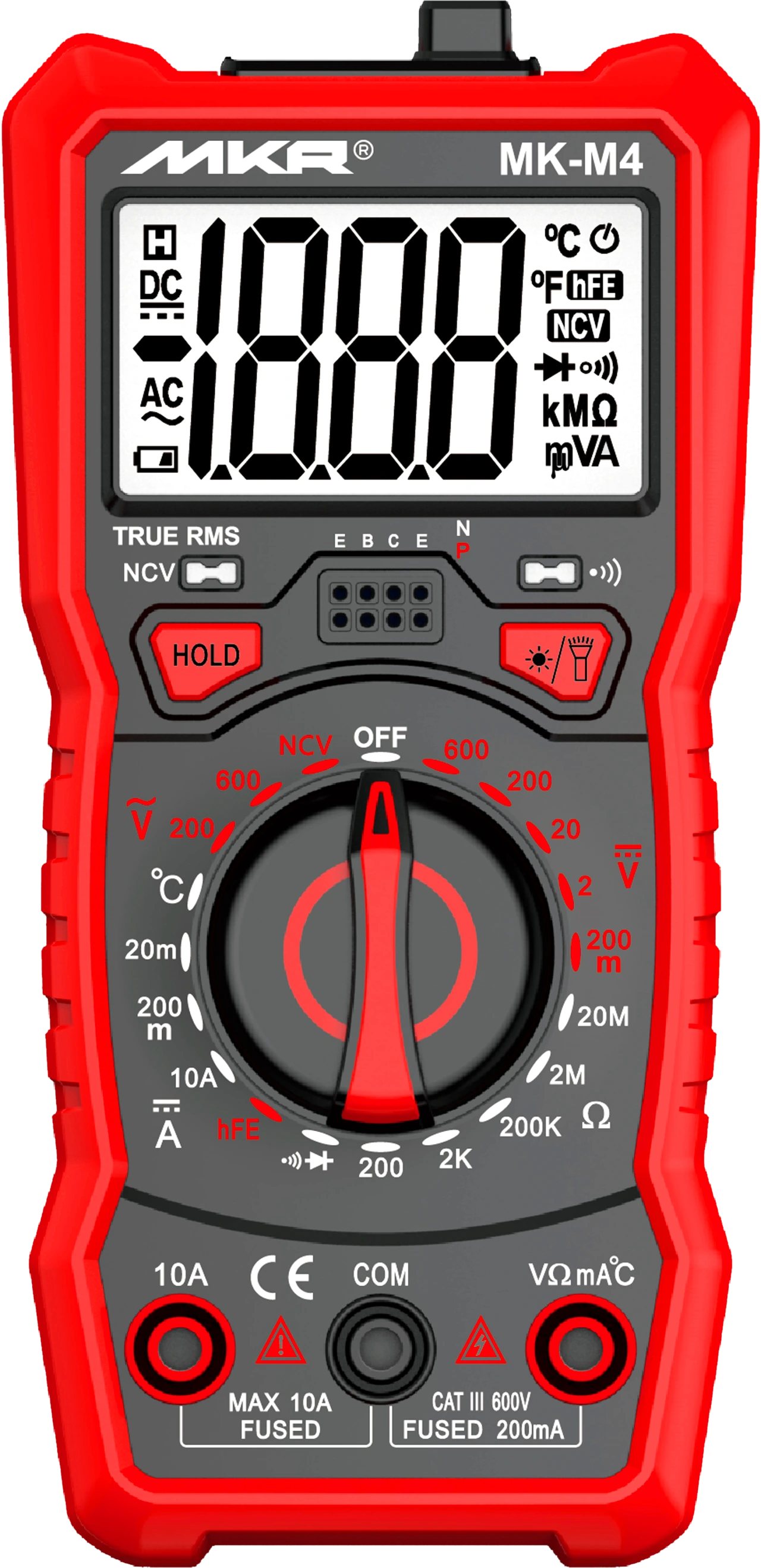

Приборы выше — MKR MK-M6, MK-M5 и MK-M4, но логика одинакова почти у всех цифровых мультиметров: положение селектора выбирает величину, гнёзда выбирают вход. У M6 и M5 диапазон подбирается сам, у M4 предел выбираете вы — на этом и учатся. Разберётесь здесь — разберётесь и с любым другим.
Каждое положение решает свою задачу. Ниже — что именно им проверяют, с цифрами, на которые смотреть. Ссылка в карточке открывает этот режим на приборе выше.
С ≃V в положении DC — измерьте обычную пальчиковую батарейку. Чёрный щуп в COM, красный в VΩmAL, красный на плюс. Свежая AA покажет около 1,5–1,6 В, севшая — меньше 1,2 В. Это безопасно и сразу показывает, как прибор себя ведёт.
Это наводка, и прибор при этом исправен. Щуп в режиме измерения напряжения работает как маленькая антенна: входное сопротивление здесь 10 МОм, ток через него ничтожный, и любое переменное поле в комнате — проводка в стене, зарядка, светодиодная лампа, ваше собственное тело — наводит на висящий в воздухе провод несколько десятков или сотен милливольт. Цифры при этом бегают и меняются от того, что вы просто отодвинули руку. Проверить просто: замкните щупы между собой — показания сразу сядут в ноль.
Сильнее всего они видны на пределах ≃mV и ≃V переменного напряжения, а также при измерении частоты — там прибор чувствителен к слабому сигналу. На постоянном напряжении в реальной цепи наводка почти не мешает: сопротивление источника мало и «сажает» её. Лечится тем же способом, что у профессионалов: измеряйте по возможности в цепи с нагрузкой, не оставляйте один щуп висеть в воздухе, укоротите провода, не скручивайте их кольцом и уберите щупы подальше от работающих блоков питания и сетевых кабелей. Если нужно поймать конкретное значение — нажмите HOLD.
Чаще всего нет. Помимо наводок есть три обычные причины: цепь ещё не устоялась — конденсатор заряжается, и это нормально, дайте несколько секунд; плохой контакт щупа с точкой измерения — окисел, лак, краска; и автовыбор предела, который в момент переключения на секунду показывает промежуточное число. Отдельно проверьте сами щупы: пошевелите провод у наконечника, если показания дёргаются — виноват провод, а не мультиметр.
Перегрузка (over limit): измеряемая величина выше выбранного диапазона либо цепь разорвана. В режиме сопротивления 0.L почти всегда значит обрыв, в режиме диода — что переход не проводит в эту сторону.
Напряжение измеряют параллельно, а ток — только последовательно, пропуская его через прибор. В токовом режиме сопротивление входа близко к нулю: если коснуться щупами двух полюсов источника, получится короткое замыкание. Отсюда и сгоревшие предохранители — самая частая поломка любых мультиметров.
Вход VΩmAL защищён предохранителем F 600 мА / 250 В, вход 10A — F10A / 250 В. Два запасных предохранителя и отвёртка входят в комплект.
True RMS — измерение действующего значения по реальной форме сигнала. Обычный мультиметр честно меряет только чистую синусоиду, а на выходе инвертора, ИБП, диммера или частотника занижает результат. MK-M6 считает правильно на любой форме.
CAT III 600 В — так указано на корпусе. Этого достаточно для домашней сети, распределительных щитов и стационарной проводки.
MK-M6 — старший в линейке MKR: True RMS, измерение индуктивности и ёмкости, NCV и мгновенное считывание. MK-M5 — та же точность и защита CAT III 600 В в народном корпусе. Термопара и запасные предохранители — в комплекте, гарантия 1 год.
