Осциллограф
2 канала, 50 МГц. Показывает форму сигнала во времени.
Когда цифра «нормальная», а схема не работает
MKR ПРОФИ · Осциллограф-мультиметр · три прибора в одном
MK-O2 — другой уровень диагностики
Мультиметр говорит, сколько вольт. MK-O2 показывает, что происходит с сигналом: форму, шум, провалы и дребезг. Плюс True RMS-мультиметр на 25 000 отсчётов и генератор сигналов — в одном приборе весом 380 г.
- 2 канала · 50 МГц
- 25 000 отсчётов · True RMS
- Прошивки обновляются
- 4,9 ★ на Wildberries
Половина неисправностей не видна вольтметру
Дребезг кнопки, пульсации блока питания, шум по «земле», пропадающий сигнал датчика — цифра на мультиметре при этом выглядит нормально. Их видно только по форме сигнала.
Мультиметр
Напряжение есть. А почему устройство глючит — загадка.
MK-O2
Та же цепь: питание проседает при нагрузке. Вот и ответ.
Один корпус — три инструмента
Одна кнопка переключает режимы. В сумке — один прибор вместо трёх.
Мультиметр
True RMS, 25 000 отсчётов, прозвонка, диоды, ёмкость.
Повседневные замеры — как обычным тестеромГенератор
6 форм сигнала: синус, меандр, треугольник, пила и другие.
Проверить тракт, щуп или подать тестовый сигнал

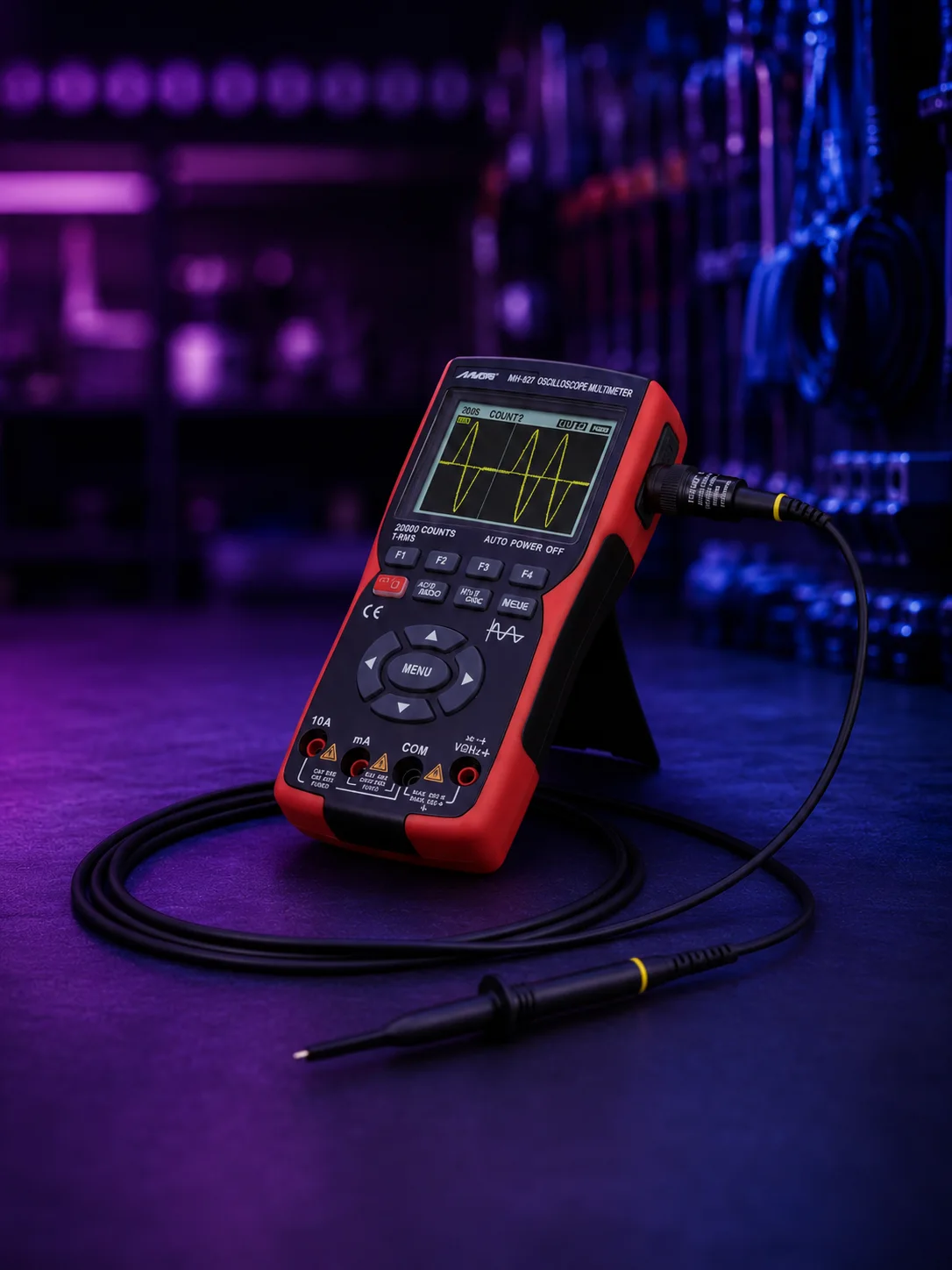

Урок 1 · Практика
Первый сигнал за 60 секунд
Самое сложное в осциллографе — решиться. Дальше прибор делает грязную работу сам.
- Подключите щупBNC-щуп — в разъём CH1, крокодил «земли» — на минус или общий провод цепи.
- Проверьте затуханиеПереключатель на щупе ×1 или ×10 должен совпадать с настройкой канала. ×10 — для напряжений выше 150 В.
- Коснитесь точки измеренияНаконечником щупа — контакт, вывод, дорожку. Пальцы — за защитным кольцом.
- Нажмите AUTOПрибор сам подберёт развёртку и масштаб — сигнал встанет в кадр.
- Читайте формуРовная линия, синус, меандр, шум или провалы — теперь вы это видите.
Безопасность: пальцы — за защитным кольцом щупа. Максимум на входе осциллографа: 150 В на ×1, 300 В на ×10. Сеть 230 В — только щупом в положении ×10.
Читаем экран осциллографа
IPS 3,5″ — изображение видно даже на половине яркости. Вот что означают зоны экрана.
1
2
3
4
5
6
Кадр с экрана: жёлтый луч — канал 1, синий — канал 2. Номера на фото — в списке рядом.
- 1RUN / WAIT / STOPСтатус: идёт сбор, ждём триггер или кадр заморожен
- 2РазвёрткаСколько времени в одной клетке по горизонтали
- 3ТриггерКанал запуска, фронт и уровень срабатывания
- 4CH1 — жёлтыйПервый канал: цвет луча и цена деления
- 5CH2 — синийВторой канал — для сравнения двух сигналов
- 6ГенераторФорма и частота сигнала на выходе OUT
Как «поймать» сигнал
Триггер — условие, при котором осциллограф фиксирует кадр. Без него быстрый сигнал на экране — каша. С ним — стоп-кадр ровно того момента, который вы ищете.
Осмотреться в незнакомой цепи: сигнал виден, даже если триггер не ловится.
Держать на экране повторяющийся сигнал: ШИМ, импульсы, обмен по шине.
Одиночные события: дребезг кнопки, бросок при включении, редкий сбой.
Фронт запуска — восходящий или нисходящий, источник — CH1 или CH2. Пример из жизни: поймать дребезг кнопки — Single по восходящему фронту.
Урок 4 · Мультиметр
Мультиметр на 25 000 отсчётов
Кнопка MODE — и перед вами полноценный True RMS-мультиметр с аналоговой шкалой-стрелкой. Точность подтверждают отзывы: «сверял с лабораторным В7-78/1».
- True RMS — честные значения даже на «грязных» сигналах.
- Max / Avg / Min и REL — пики, среднее и относительный замер.
- Лог на компьютер — serial 115200 через порт OUT: 3 замера в секунду прямо в файл.

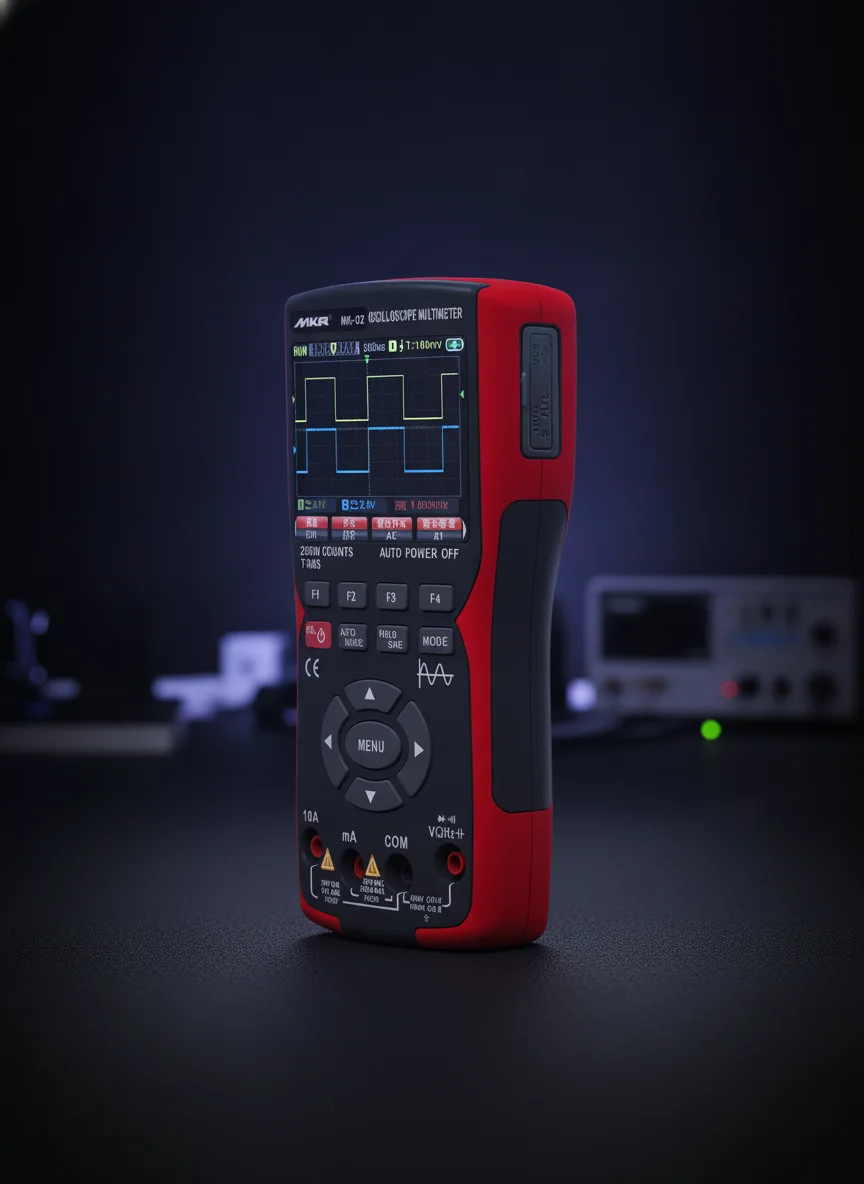

Куда втыкать щупы
- 10Aток до 10 А
- мАток до 250 мА
- COMчёрный щуп, всегда
- VΩHzнапряжение, сопротивление, ёмкость, частота, прозвонка, диоды
Температуру MK-O2 не измеряет — термопары нет. Нужна температура? Это к мультиметрам MK-M5 и MK-M6.
Генератор сигналов — шесть форм
Синус, меандр, треугольник, пила, полуволна и полная волна с настройкой частоты, амплитуды и скважности.
Честно: это сервисный генератор для проверки щупов, компенсации и трактов, подачи тестовых и учебных сигналов — не лабораторный источник. Зато в XY-режиме двумя каналами можно рисовать фигуры Лиссажу — сдвиг фаз виден глазами.
Прошивки · прибор живёт
Купили — а прибор продолжает расти
С обновлениями MK-O2 получал БПФ-анализатор спектра, русский язык интерфейса и стабильность триггера. Из отзыва: «легко обновился — появился анализатор спектра». Обновление бесплатное, ставится с компьютера по USB.
История всех версий и инструкция установки — внутри
Цифры без маркетинга
Данные сверены с инструкцией. Где карточки маркетплейсов округляют — мы пишем по паспорту.
- 50МГцполоса, 2 канала
- 280MSa/sдискретизация в скоростном режиме
- 25 000отсчётов True RMS-мультиметра
- 10нс/делминимальная развёртка
- 380гвес с аккумулятором 18650
Осциллограф
| Каналы | 2, общая «земля» |
|---|---|
| Полоса пропускания | 50 МГц |
| Дискретизация | 200 MSa/s (нормальный) / 280 MSa/s (высокоскоростной режим) |
| Развёртка | 10 нс/дел – 20 с/дел; от 200 мс/дел — прокрутка (Roll) |
| Чувствительность | 20 мВ/дел – 10 В/дел (×1) · 200 мВ – 100 В/дел (×10) |
| Вход | 1 МОм · 16 пФ · открытый/закрытый вход (DC/AC) |
| Максимум на входе | 150 В (×1) / 300 В (×10), пик DC+AC |
| Триггер | Auto / Normal / Single · фронт ↑/↓ · источник CH1/CH2 |
| Автоизмерения | 8 величин: период, частота, пик, макс, мин, RMS, скважность, счёт импульсов |
| Курсоры | Горизонтальные и вертикальные, ΔU и Δt |
| Режимы отображения | YT · XY (фигуры Лиссажу) · Roll · послесвечение до ∞ |
| Запись | До 128 К · скриншоты осциллограмм с выгрузкой по USB |
| Время нарастания | Менее 10 нс |
Мультиметр
| Дисплей | 25 000 отсчётов + аналоговая шкала-стрелка |
|---|---|
| True RMS | Да — честное среднеквадратичное на любой форме сигнала |
| Напряжение DC | до 1000 В · ±(0,5 % + 3) |
| Напряжение AC | до 750 В · ±(0,5 % + 3) · 40 Гц – 1 кГц |
| Ток DC / AC | до 10 А (порт 10A) · до 250 мА (порт мА) |
| Сопротивление | до 250 МОм (старшие пределы ±5 %) |
| Ёмкость | до 99,99 мФ |
| Частота | до 999,9 кГц |
| Режимы | Авто/ручной диапазон · Max/Avg/Min · REL · прозвонка · диоды |
| Скорость | 3 замера в секунду |
| Лог на компьютер | Serial 115200 через порт OUT — живой мониторинг замеров |
Генератор и общие
| Формы сигнала | Синус · меандр · треугольник · пила · полуволна · полная волна |
|---|---|
| Настройки | Частота, амплитуда, скважность |
| Назначение | Проверка щупов и компенсации, тестовый сигнал, учебные фигуры Лиссажу |
| Экран | IPS 3,5″ · яркость 30–100 % |
| Питание | Аккумулятор 18650 (заменяемый) · зарядка Type-C 5 В |
| Корпус | АБС + ТПЭ, двойное литьё · 177 × 89 × 40 мм · 380 г |
| Автоотключение | 1–120 мин или выкл. |
| Языки меню | Русский (с прошивки V1.5.6) · английский · китайский |
Сценарии — из реальных отзывов
КИПовцу и инженеру
Выезды на объекты: медоборудование, станки, автоматика. Осциллограф и мультиметр в одной сумке вместо двух кофров.
«Мне, как инженеру по мед. оборудованию, часто не хватало мобильного осциллографа вкупе с мультиметром. Такой прибор просто находка»
Автодиагносту
Датчики коленвала и ABS, ШИМ вентиляторов, пульсации генератора — цифра этого не покажет, осциллограмма покажет.
«Брал для диагностики автомобилей. Всё работает. Рекомендую»
Радиолюбителю
Пайка, отладка схем, проверка генераторов и фильтров. XY-режим рисует фигуры Лиссажу — сдвиг фаз виден глазами.
«До 20 МГц показывает меандр отлично. Точность мультиметра поражает. Шикарный комбайн»
Выездному мастеру
Настройка станков и автоматики на месте. Аккумулятор 18650, 380 граммов — лаборатория помещается в чехол-сумку.
«Брал для работы на выезде. В лаборатории иногда не включаю стационарные приборы — хватает этого»

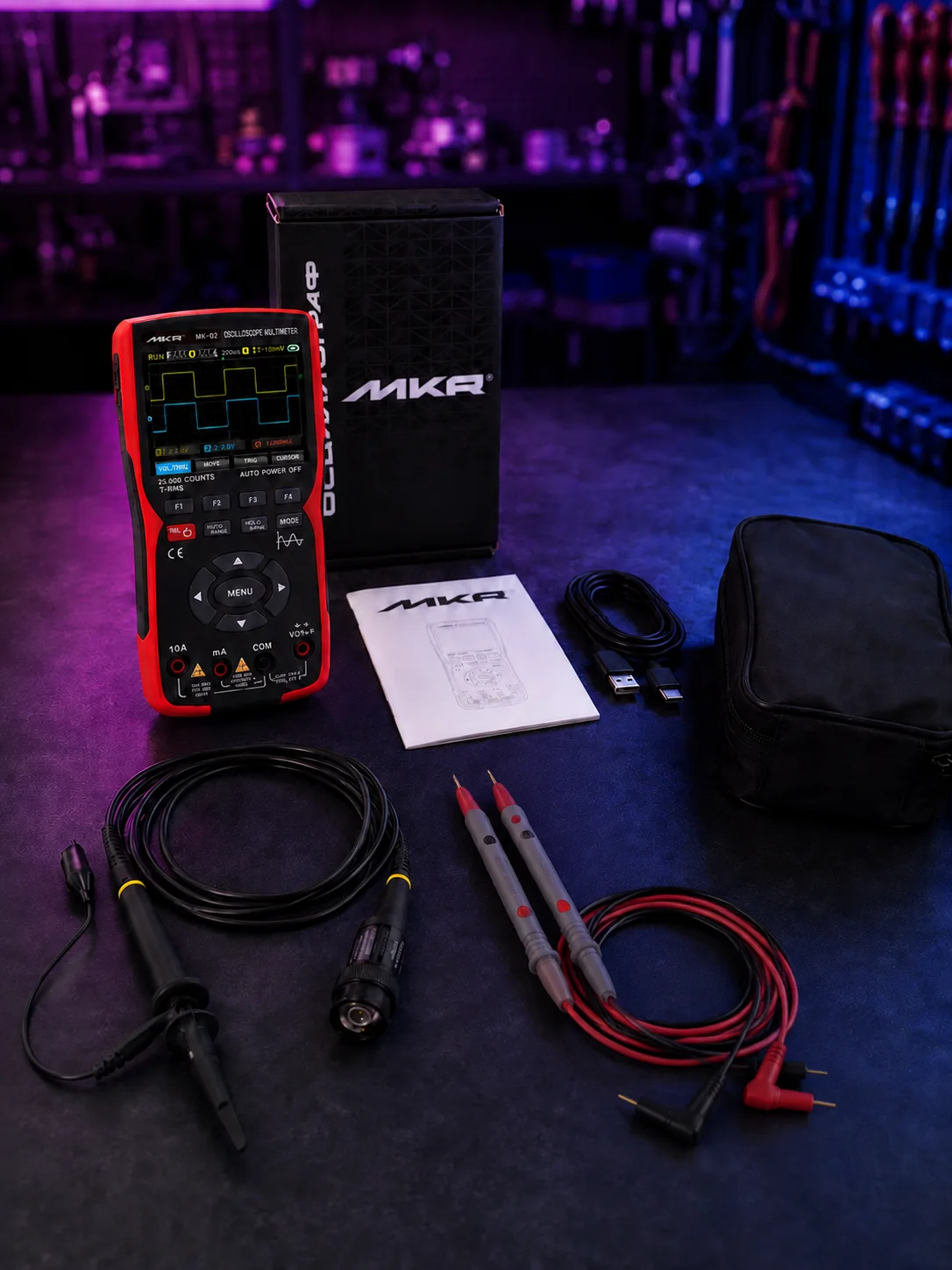

Комплектация
Что в коробке
- Прибор MK-O2аккумулятор 18650 уже внутри, заменяемый
- Щупы мультиметрапара, до 1000 В
- Щуп осциллографа BNC ×1/×101 шт. — честно: второй канал потребует отдельного щупа, подойдёт любой стандартный BNC
- Кабель Type-Cзарядка и выгрузка осциллограмм
- Чехол-сумкаприбор и щупы в одном кармане
- Инструкция на русскомпечатная, в коробке
- Подарочная коробка MKRможно дарить прямо в ней
Термопары в комплекте нет — MK-O2 не измеряет температуру.
Скачать инструкцию (PDF)Покупатели ставят 4,9 из 5
Реальные отзывы с карточки MK-O2 на Wildberries.
★★★★★
Высокая точность — сверял с лабораторным В7-78/1. Качественно собран, встроенный заменяемый аккумулятор.
★★★★★
Пришёл с прошивкой 1.3.8, легко обновился. Появилось отображение в HD и БПФ. Паспорт на русском. Самая низкая цена.
★★★★★
Осциллограф удобный и интуитивно понятный. Яркий экран — видно даже на 50 % яркости. Мультиметром пользоваться очень удобно.
★★★★★
Пользуюсь больше года. Всё супер.
Честный выбор прибора
Если нужны замеры и температура — хватит мультиметра M5/M6. Если нужно ВИДЕТЬ сигнал — нужен осциллограф.
Отвечаем честно
Я никогда не работал с осциллографом — разберусь?
Да. Эта страница — уже половина инструкции: подключить щуп, нажать AUTO — и прибор сам подберёт развёртку и масштаб. Дальше вы просто смотрите на сигнал. Полная инструкция на русском — в коробке и в PDF.
Почему в комплекте один щуп осциллографа, если канала два?
В комплекте один BNC-щуп ×1/×10 — так укомплектован прибор, и мы пишем об этом честно. Для большинства задач хватает одного канала; второй нужен, когда сравниваете два сигнала одновременно. Второй щуп — стандартный BNC ×1/×10, подойдёт любой совместимый.
Это та же платформа, что ZOYI ZT-703S?
Да, и мы говорим об этом открыто: MK-O2 построен на той же аппаратной платформе, что ZT-703S. Отличия MKR — инструкция на русском в коробке, гарантия и поддержка российского бренда, раздел прошивок с историей версий на нашем сайте.
Измеряет ли температуру?
Нет, термопары у MK-O2 нет — это осциллограф-мультиметр. Если нужна температура, посмотрите мультиметры MK-M4 / M5 / M6: термопара у них в комплекте.
В паспорте «гарантия 6 месяцев», на сайте — год. Как так?
6 месяцев в паспорте — это метрологический интервал: срок, в течение которого производитель ручается за заявленную точность. Гарантия бренда MKR на прибор — 1 год по всей России.
Как обновить прошивку?
С компьютера по USB, прошивальщик не нужен: зажмите F1 + кнопку питания — прибор определится как флешка, скопируйте файл .ZTK в папку firmware и дождитесь конца обновления. Актуальная версия V1.6.12 и вся история — по кнопке «Прошивки» на этой странице.
Какое максимальное напряжение можно измерять?
Мультиметром — до 1000 В DC / 750 В AC через щупы мультиметра. Осциллографом — до 150 В на щупе ×1 и до 300 В на ×10: это разные входы с разными пределами, не путайте их. Для сети 230 В осциллографом — только щуп в положении ×10.
Где купить и что с доставкой?
Кнопка «Купить» открывает выбор площадки: Авито, Wildberries, Яндекс Маркет или Ozon — все карточки официальные MKR. Доставка по всей России, оплата на площадке.
Один прибор вместо трёх
Осциллограф, True RMS-мультиметр и генератор — в одном приборе 380 г. Гарантия MKR 1 год, инструкция на русском, прошивки обновляются.
У вас одноканальный MK-O1?
Модель снята с продажи, но мы поддерживаем владельцев: последняя прошивка V58 и инструкция — здесь. Установка та же, что у MK-O2: F1 + питание → прибор виден как флешка → файл в папку firmware.
